半导体物理是为现代电子技术提供核心理论基础的学科，也是解释我们日常使用的各种电子设备工作原理的重要领域。半导体是一种性质介于导体与绝缘体之间的特殊材料，通过电子和空穴的移动来传导电流。这类半导体材料被用作晶体管、二极管、集成电路等器件的基本材料，现代电子技术正是以此为基础迅速发展起来的。
本文从半导体的物理特性入手，逐步探讨电子器件是如何工作的。文章将阐述半导体物理的基础理论、导带、带隙，以及电子与空穴相互作用使电流流动的过程，并在此基础上详细介绍各种半导体器件是如何设计和工作的。
半导体物理基础：电子与空穴的作用
半导体物理的基本概念
半导体物理是现代电子工程的核心原理，是解释半导体内部如何通过电子和空穴的运动使电流流动的学科。半导体由硅、砷化镓等材料构成，这些材料只在特定条件下才会传导电流。半导体的这种特性取决于电子和空穴如何运动。
电子与空穴的作用
在半导体中，电子是带负电荷、能够在晶体结构中自由移动的基本粒子。电子只有根据能级具有特定能量时才能移动，而电子的移动就意味着电流的流动。另一方面，空穴是一种准粒子，它把电子离开后留下的空位当作带正电荷的粒子来处理。当周围的电子依次填补这个空位时，空穴看起来就沿着与电子相反的方向，即电场方向移动。电子和空穴的这种移动是决定半导体电学特性的重要因素。
导带、价带与带隙
在半导体材料中，电子只有达到能够自由移动的状态，才能使电流流动。这种状态称为导带，电子在这里可以自由运动。相反，电子移动之前所处的状态是价带，此时电子具有相对较低的能量。导带与价带之间存在一个称为带隙的能量间隔，电子要进入导带，就必须跨越这个能隙。
带隙的大小是半导体的重要特性之一：这个间隔越窄，电子就越容易进入导带，从而提高半导体的导电性。带隙较宽时，导电性降低，半导体会表现出与绝缘体相似的特性。带隙的大小以及电子和空穴的运动，对半导体器件的工作原理有着重要影响。
半导体的掺杂与N型、P型半导体
半导体材料在本来的纯净状态下并不能很好地传导电流。但是，通过一种称为掺杂的过程加入杂质，就可以让电流更容易流动。掺杂是通过向半导体材料中添加电子或增加空穴，人为调节电子或空穴数量的方法。
根据掺杂的不同，半导体分为N型半导体和P型半导体。N型半导体以电子为多数载流子，而P型半导体则以空穴作为多数载流子。N型半导体含有较多电子，电流由电子的移动产生；在P型半导体中，空穴在传导电流方面起着重要作用。N型与P型半导体的结合，是理解各种半导体器件工作原理不可或缺的要素。
二极管与晶体管的工作原理
半导体器件中最具代表性的例子是二极管和晶体管。二极管是只允许电流沿一个方向流动的器件，它以N型半导体与P型半导体接合而成的PN结为基础工作。二极管通过把电流限制在一个方向上，用于控制电信号的流动。
晶体管是承担电流放大与开关作用的器件，与二极管不同，它有三个电极，并具有由N型与P型半导体组合而成的结构。晶体管在控制或放大电流方面起着重要作用，被用作现代电子设备的核心部件。
导带与带隙：理解半导体的电学特性

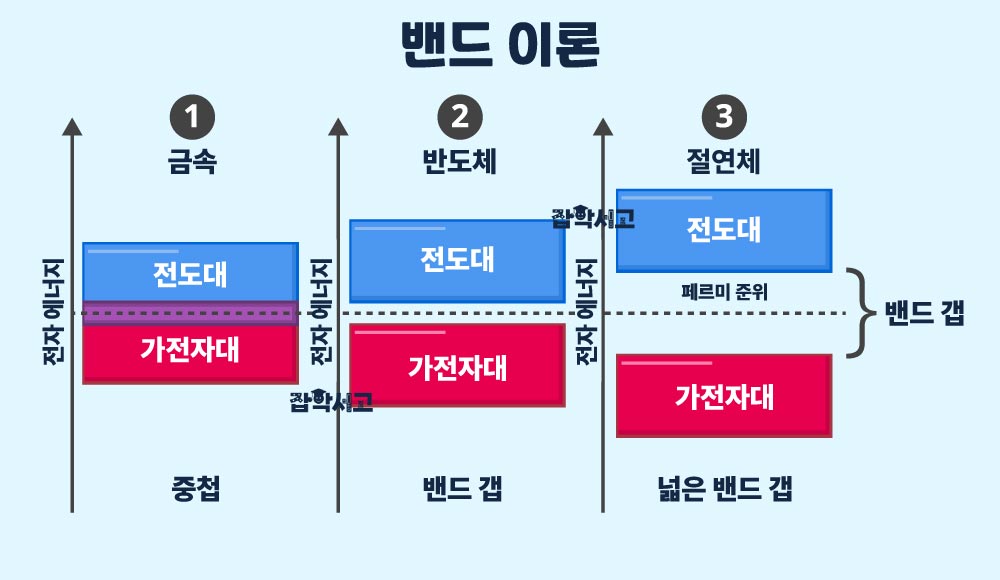

导带与价带的概念
要理解半导体的电学特性，首先需要理解导带和价带的概念。导带是电子能够自由移动的能级，电流要流动，电子就必须处于导带中。相反，价带是电子以相对稳定的状态存在的能级；当价带被电子填满时没有电流流动，但当电子离开、产生空穴时，电荷在价带中也能移动。这两种能级是决定半导体电学性质的基本要素。
只有电子能够进入导带，半导体内部才能形成电流。也就是说，价带中的电子获得能量跃迁到导带后，电流才开始流动。因此，导带和价带的概念是解释半导体基本工作原理的重要概念。
带隙：电流流动的核心要素
带隙是指导带与价带之间的能量差。这个能量间隔可以看作电子从价带进入导带时必须克服的势垒。带隙大时，电子难以进入导带，电流不易流动；反之，带隙小时，电子很容易跃升到导带，电流就能顺畅流动。
半导体的带隙大小因材料而异。例如，硅的带隙约为1.1 eV，这对电子进入导带来说是一个适中的能量水平。相反，绝缘体的带隙非常大，电子不容易进入导带，因而表现出电流无法流动的特性。带隙的大小是决定半导体材料电学性质的重要变量。
掺杂：控制半导体的电学特性
半导体的电学特性可以通过一种称为掺杂的过程进行人为调节。掺杂是向半导体中加入少量杂质以调节电子或空穴数量的技术。由此，半导体分为N型和P型，分别以电子和空穴作为多数载流子。
N型半导体通过加入提供电子的掺杂剂，使导带中存在大量电子。这样，电子就成为多数载流子，从而使电流流动。另一方面，P型半导体通过加入产生空穴的掺杂剂，使价带中存在大量空穴，从而让电流能够流动。N型与P型半导体可以相互结合，构成各种电子器件；借助掺杂，可以制造出具有所需电学特性的半导体。
半导体器件的原理：二极管与晶体管
二极管是将N型半导体与P型半导体结合在一起的器件，作用是让电流只沿一个方向流动。二极管以PN结为基础：在正向偏置下，电子从N型一侧向P型一侧移动，电流从P型一侧流向N型一侧；在反向偏置下，几乎没有电流流动，由此形成单向的电流流动。这一特性在电子设备中控制电流流动方面非常有用。
晶体管是实现电流放大和开关功能的器件，具有由两个PN结组合而成的结构。晶体管在放大或控制电流方面起着核心作用，在这一过程中，导带和价带的概念同样发挥着重要作用。晶体管是现代电子设备的基本组成部分，也是基于半导体物理基础设计的最重要的器件之一。
带隙与半导体的应用
带隙的大小以及导带、价带的概念，并不仅仅用于解释半导体的电学特性。它们对于理解半导体器件的工作原理、探索各种应用可能性也必不可少。二极管、晶体管等器件都是根据带隙的大小和电子的移动来设计的。通过调节带隙的大小，可以实现特定的电学特性，这也是左右电子器件性能的重要因素。
总之，导带和带隙是半导体物理中的核心概念，借助它们，我们能够清楚地理解各种半导体器件的工作原理及其应用可能性。这一理论基础在现代电子技术的发展中起着核心作用，也为新技术的开发提供了重要基础。
PN结与二极管：半导体器件的基本原理
PN结的概念

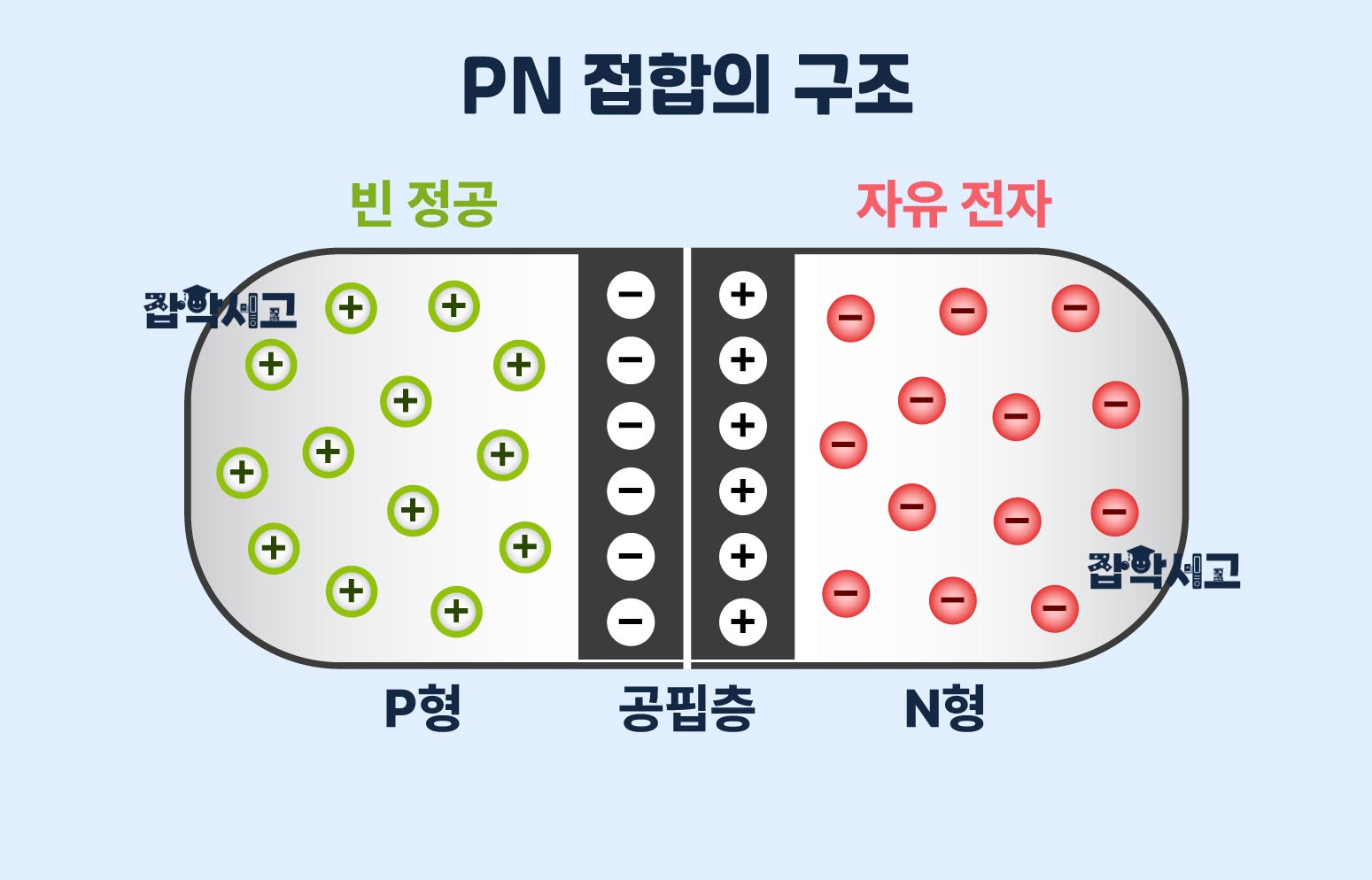

PN结是半导体物理中最重要的概念之一，指P型半导体与N型半导体相接的边界。在P型半导体中，空穴是多数载流子；而在N型半导体中，电子是多数载流子。这两种半导体接合后，电子和空穴相互扩散，在结区发生复合，从而形成电偶极子层。
在这个偶极子层中会形成内建电场，阻碍电子和空穴进一步自由扩散。因此，PN结具有电流只能沿一个方向流动的单向导电性。这是半导体器件的核心原理，在各种电子器件的工作中起着重要作用。
PN结的电学特性
PN结形成后，结区会产生内建电场。这个电场阻止电子向P型半导体移动，也限制空穴向N型半导体移动。结果，PN结起到控制电流流动的作用。也就是说，当外加电压时，电流只沿特定方向流动，而在反方向上则表现出没有电流流动的特性。
这种电学特性是二极管等器件工作的基础。PN结提供了一条电流只能单向流动的通道，借此可以高效地控制电流的流动。
二极管的原理与应用
二极管是利用PN结制成的代表性半导体器件。二极管的设计利用了单向导电性，使电流只沿一个方向流动。施加正向电压时电流可以流动，而施加反向电压时则几乎没有电流流动。这一特性被用于整流电路中把交流电转换为直流电，或在信号检测器中去除不需要的反向信号。
二极管在各种应用领域中都发挥着重要作用。稳定电压的稳压器、检测高频信号的检波器、调节电流流动的整流器等各种电子设备，都利用了二极管的特性。得益于二极管的单向导电特性，电子设备能够高效地管理信号控制和电流流动。
LED：PN结的应用
LED（发光二极管）是PN结的另一个应用实例。LED利用的原理是：向PN结施加电压时，电子和空穴在结区复合并释放能量，这些能量被转换为光。LED是将电能转换为光的高效器件，如今被广泛应用于照明、显示屏、交通信号灯、家用电器等众多领域。
LED凭借其能源效率和长寿命，正在取代传统的照明技术，为半导体技术的发展做出了巨大贡献。此外，由于可以调节多种颜色和亮度，LED也已成为显示屏和广告牌等领域不可或缺的技术。
PN结的重要性
PN结是半导体物理中最重要的概念，为二极管等各种电子器件提供了基本原理。通过PN结可以控制电流的流动，在此基础上，二极管、LED等器件在各种应用领域中发挥着重要作用。正是基于这些概念，现代电子技术才得以发展，预计今后PN结也将继续推动半导体器件的创新发展。
晶体管的工作原理：放大与开关的基础
晶体管的基本概念

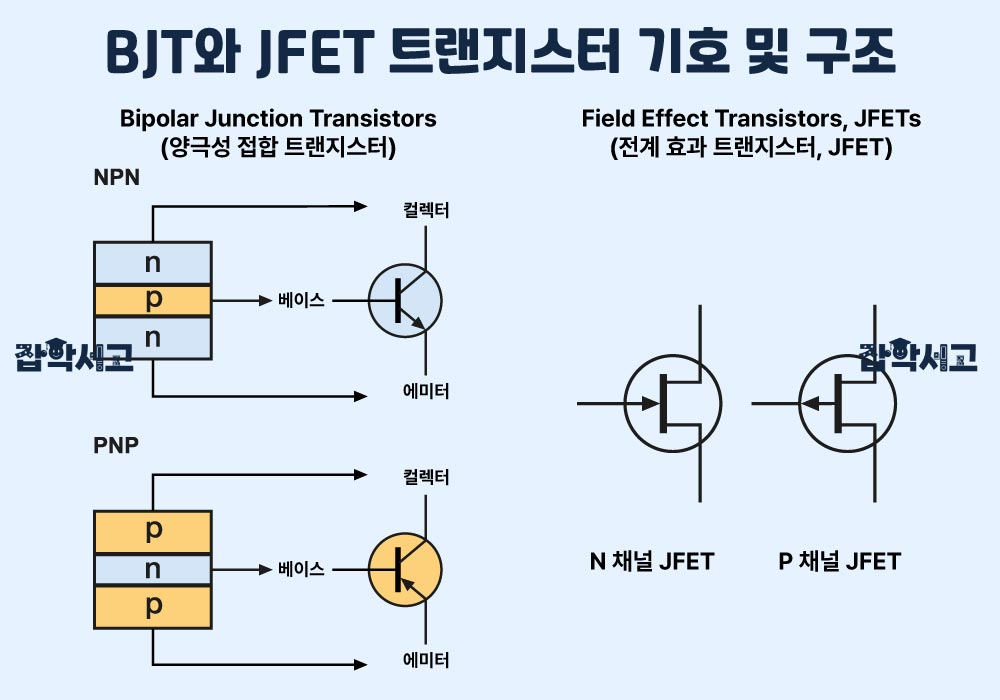

晶体管是现代电子技术中的核心器件，主要实现放大和开关功能。晶体管有三个端子，可以通过它们控制输入信号来调节输出信号。晶体管是各种电子器件的基本组成部分，在计算机、智能手机、收音机、音响设备等中必不可少。晶体管主要分为两种类型：BJT（双极结型晶体管）和FET（场效应晶体管）。
BJT：电流控制型晶体管
BJT（双极结型晶体管）具有由发射极、基极和集电极构成的三个半导体区域。发射极提供电子，集电极收集电子，基极则控制两者之间的电流流动。BJT的核心原理在于：向基极施加小电流，就能放大从发射极流向集电极的大电流。
BJT在放大器中起着重要作用，能够把微弱的信号放大。例如，在收音机或音响设备中，微小的输入信号经过晶体管后被转换为更大的输出信号，声音就这样被放大了。这种放大功能是大幅提升各种电子设备性能的重要因素。
FET：电压控制型晶体管
FET（场效应晶体管）由栅极、漏极和源极三个端子构成。与BJT不同，FET靠电压工作，向栅极施加电压时，电流就会从源极流向漏极。由于它是由电压而非电流控制的，FET的输入阻抗比BJT更高，能够以更少的功率实现更快的开关。
FET主要用作开关器件。开关器件能够迅速切断或接通电流，借此，晶体管在计算机、智能手机等数字电路中实现复杂逻辑电路方面发挥着核心作用。凭借高速度和高效率，FET主要用于高速处理和功耗至关重要的电子设备中。
晶体管的放大功能
晶体管的放大作用是把微弱的输入信号转换为强输出信号的功能。这一放大过程能将电流或电压的微小变化大幅放大，在音响设备、收音机、电视等电子设备中起着必不可少的作用。晶体管通过放大微弱的电信号，提高信号质量，或者获得所需大小的输出信号。
放大功能在模拟电路中尤为重要。在放大输入信号的变化并将其传递到输出端的过程中，晶体管能在不使信号失真的情况下把原始信号放大。这对于通信设备和音响设备在保持信号质量的同时提供放大输出起着核心作用。
晶体管的开关功能
晶体管的开关作用是数字电路中的核心工作原理。开关是切断或接通电流的功能，晶体管在特定条件下切断或导通电流，从而实现二进制状态（ON/OFF）。借此，晶体管在计算机、智能手机及各种电子设备中构成逻辑门等复杂电路。
在数字电路中，晶体管能够快速、高效地控制电流的流动，从而实现高速处理和低功耗。借助开关功能，晶体管在各种电子设备中承担着信号处理和数据传输的重要作用。
晶体管的重要性
晶体管是构成现代电子技术基础的重要器件，承担放大和开关两大主要功能。它通过放大使弱信号变强，通过开关在数字电路中处理数据，发挥着重要作用。正是得益于晶体管的这些功能，计算机、智能手机、收音机、电视等电子设备才能正常工作。
晶体管是电子工程的核心要素，以这一器件为基础，可以设计出各种电子设备和系统。晶体管的发展推动了电子技术的成长，今后它也将在实现更加高效、强大的电子技术方面发挥重要作用。
半导体物理是为现代电子技术提供根本理论框架的学科，对电子设备和信息通信技术的发展起着不可或缺的作用。电子和空穴的运动、导带与带隙的特性，以及PN结等基本概念，是理解二极管、晶体管等器件工作原理的重要要素。这些器件是集成电路的核心部件，构成了全世界所使用的各种电子设备的根基。
因此，深入理解半导体物理不仅在电子工程领域，而且在物理学、材料科学等众多领域，都是能够引领新创新的重要知识。今后，半导体物理作为推动尖端技术发展和新技术创新的核心学科，其重要性将日益凸显。
