手のひらのスマートフォンは、数十年前に部屋いっぱいを占めていたコンピューターよりもはるかに速く、価格は比べものにならないほど安くなっています。コンピューターが年々小さく、速く、安くなるのは当然のように感じられますが、この流れの背景には、半世紀以上にわたって半導体業界が目標としてきたある予測があります。それが「ムーアの法則（Moore’s Law）」です。
ムーアの法則とは、簡単に言えば「ひとつのチップに搭載されるトランジスタの数が約2年ごとに倍増する」という経験則です。自然法則のようにひとりでに成り立つ原理ではなく、技術の進歩の速さを観察した予測であり、業界全体が歩調を合わせてきた工程表に近いものです。
本資料では、ムーアの法則が生まれた背景と正確な意味、この法則が世界を変えた仕組み、物理的な限界に直面する現在の状況、そして法則の先を切り開く新しい技術まで、わかりやすく整理します。
ムーアの法則：半導体の半世紀を導いた予測
ムーアの法則とは何か？

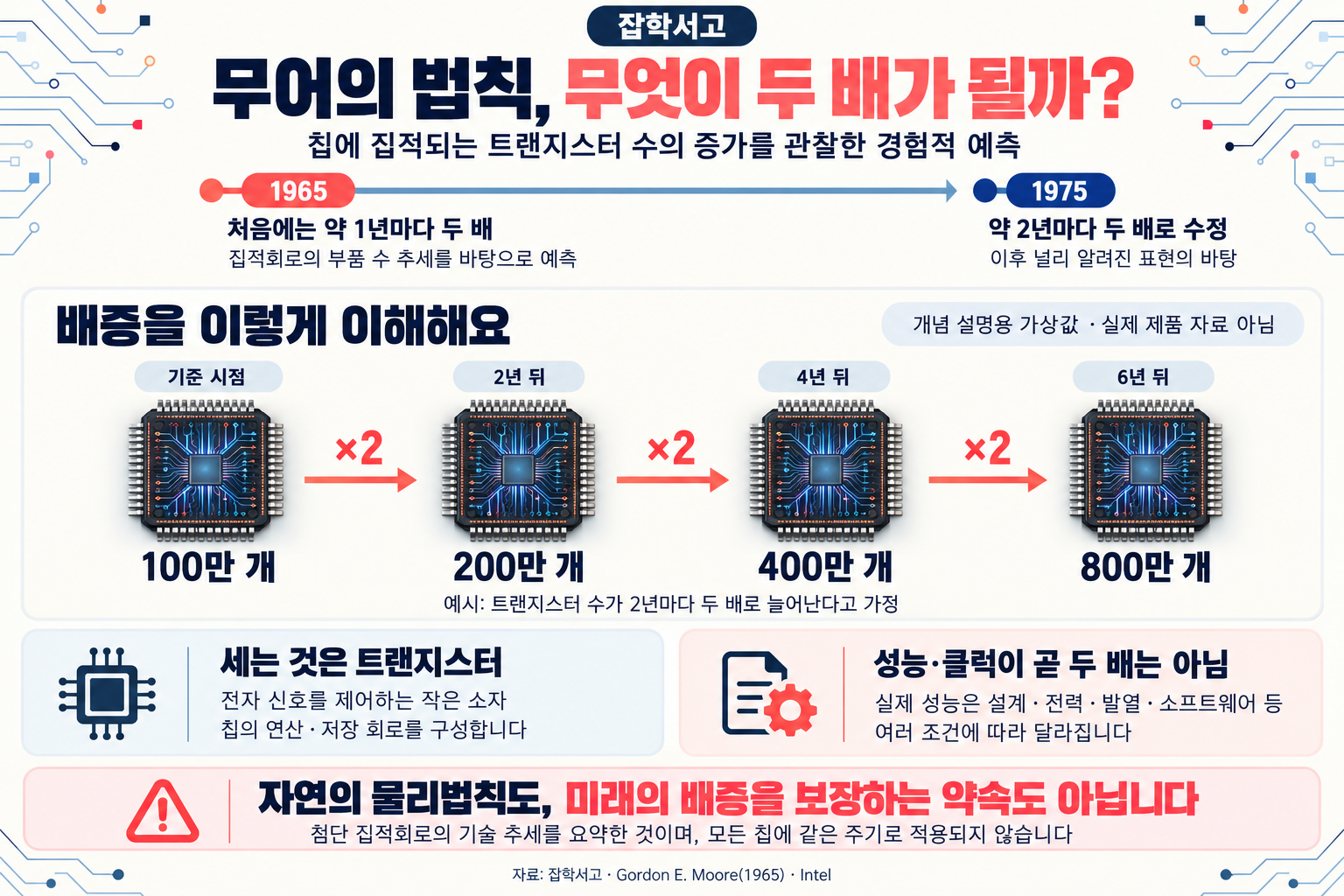

ムーアの法則は、半導体企業フェアチャイルド・セミコンダクター（Fairchild Semiconductor）で研究を率いていたゴードン・ムーア（Gordon E. Moore）が、1965年に雑誌『エレクトロニクス（Electronics）』に寄稿した記事に端を発します。彼は、ひとつの集積回路に組み込める部品の数が毎年約倍増してきたことを示し、今後10年間もこの流れが続くと予測しました。
1975年、ムーアはこのペースを「2年ごとに倍増」と修正し、その後、この表現が広く知られるようになりました。「ムーアの法則」という名前は、ムーア自身ではなく、工学者のカーバー・ミード（Carver Mead）が付けたとされています。ムーアは1968年にロバート・ノイス（Robert Noyce）とともにインテル（Intel）を設立し、この予測を自ら実証する道を歩むことになります。
- トランジスタ（Transistor）：電気信号をオン・オフする非常に小さなスイッチで、コンピューターの演算を担う最も基本的な単位です。
- 集積回路（Integrated Circuit）：多数のトランジスタと配線を、爪ほどの大きさのシリコン片の上にまとめて刻み込んだ部品です。
- 集積度（Density）：同じ面積にどれだけ多くのトランジスタを組み込んだかを表す度合いです。
ムーアの法則が変えた世界
2年ごとに倍増するというペースは、最初はそれほど大きく感じられませんが、時間が積み重なると想像しがたい差を生みます。20年で約1,000倍、40年では約100万倍になるからです。
（1）性能の飛躍的な向上（Performance）
1971年にインテルが発売した初のマイクロプロセッサー4004には、約2,300個のトランジスタが搭載されていました。今日の高性能チップには数百億個が搭載され、それだけ複雑な計算を瞬時にこなします。
（2）価格の低下（Cost）
同じ大きさのシリコンにより多くのトランジスタを組み込むほど、トランジスタあたりの価格は下がります。そのおかげで、かつては研究所や大企業だけが使っていたコンピューターが、家庭やポケットの中へと入ってきました。
（3）機器の小型化（Miniaturization）
部品が小さくなるにつれ、パソコン、ノートパソコン、携帯電話、スマートウォッチのように、より小さな機器が次々と登場しました。
（4）産業の工程表（Roadmap）
半導体企業はムーアの法則を目標に、研究計画や投資スケジュールを立てました。予測が目標にもなることで、業界自ら法則を実現する効果が生まれたという評価もあります。
物理的な限界に近づいた法則
半世紀以上続いてきたムーアの法則は、2000年代半ばから、そのペースが目に見えて鈍化し始めました。トランジスタが原子数十個ほどの大きさまで小さくなり、微細化そのものが次第に難しく、費用もかかるようになったためです。
- 発熱の問題（Heat）：トランジスタを小さくするほど消費電力も減るという「デナード・スケーリング（Dennard Scaling）」が2000年代半ばごろに成り立たなくなり、動作速度を上げ続けると発熱への対処が難しくなりました。
- 量子トンネル効果（Quantum Tunneling）：絶縁膜が薄くなりすぎると、電子が壁を通り抜けて漏れ出し、スイッチが完全にオフにならない現象が起こります。
- コストの増加（Cost）：より微細な回路を刻み込むには、極端紫外線（EUV）露光装置のような非常に高価な設備が必要となり、工場を建設する費用が大幅に増えました。
このため、チップ自体の速度を引き上げる代わりに、複数のコアを並べて配置するマルチコア（Multi-core）方式が広く使われるようになりました。
ムーアの法則の先を切り開く技術
微細化が難しくなると、業界は別の道で性能向上を目指すようになりました。回路をさらに小さくするだけでなく、積み重ね、分割し、特化させる方法で進歩を続けようとする動きです。
- 3次元積層（3D Stacking）：回路を平面に並べる代わりに上へ何層にも積み重ね、同じ面積により多くの素子を組み込みます。
- チップレット（Chiplet）：大きなチップの代わりに、機能ごとに分けた小さなチップをひとつにまとめ、製造や組み合わせを容易にします。
- 専用チップ（Specialized Chip）：人工知能の演算に適したGPUやNPUのように、特定の作業に最適化されたチップで効率を高めます。
- 新しい材料と構造（New Materials）：トランジスタの形状を変えたり、シリコンに代わる材料を研究したりして、限界に達する時期を遅らせようとしています。
モア・ザン・ムーア（More than Moore）
トランジスタ数を増やす競争を超え、センサー、通信、電力といったさまざまな機能をひとつにまとめて価値を高めようという動きを「モア・ザン・ムーア」と呼びます。
ムーアの法則は宇宙の法則ではなく、ある人物の観察から始まった予測でしたが、半世紀にわたり、多くの人がその予測を現実にしてきました。その結果、私たちはひと世代前には夢にも思えなかった計算能力を、手のひらに収めて持ち歩くようになりました。
今日使っているスマートフォンやノートパソコンに込められた、この長い歴史に思いを巡らせてみてください。小さな進歩が着実に積み重なると世界を変えるという事実を知ること。それが、技術の未来を見通す第一歩です。
